回转盖带颈对焊法兰人孔

回转盖带颈对焊法兰人孔

所属分类:人孔和手孔

浏览次数:0

发布日期:2022/05/30

联系我们

产品详情

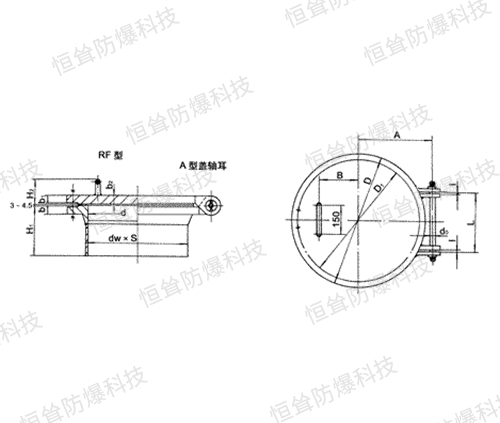

一、型式、基本参数和尺寸(标准号:HG21518-95)

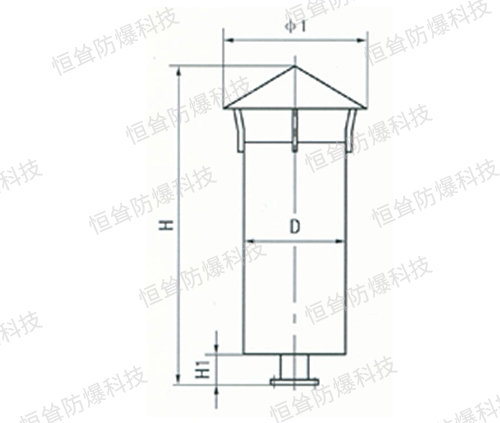

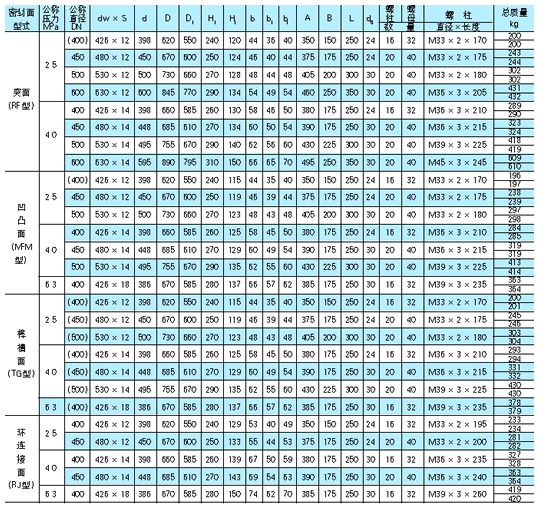

尺寸表(mm)

密闭式采样器

注:①人孔H1系根据容器的直径不小于人孔公称直径的而定;如有要求,允许改变,但需注明改变后的H1尺寸,密闭式采样器并修正人孔总质量。

  ②表中带括号的公称直径尽量不采用。

  ③表中横线上数值为A型盖轴耳人孔的总质量,横线下为B型盖轴耳人孔的总质量。

压力容器制造、安装使用的图纸叫压力容器图纸,主要由装配图、零部件图等组成。熟知压力容器图纸的基本内容、视图表达、部件的标注,能够比较好地理解压力容器设备的功能,选择比较好的制造工艺,方便安装维护。技能要求是用文字说明设备在制造、检验和验收时应遵循的标准、规范,材料等方面的要求,作为制造、装配、验收等过程中的技能依据。

  明细表标明了设备各部件与视图中相对应的序号、名称、规格、材料、数量、质量等内容。

  视图用以表达压力容器的工作原理、各部件间的装配关系和相对位置,主要的基本形状。压力容器上的结构尺寸,是制造、检验设备的重要依据,标注应完整、清晰、合理。
