产品详情

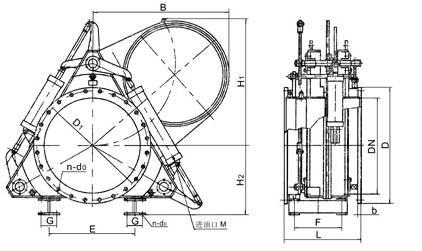

一、结构简图
二、阀门组成及动作原理
液动扇形盲板阀由左、右阀体、伸缩机构、喷射器扇形阀板及驱动阀板的液压缸Ⅰ和夹紧、松开用的液压缸Ⅱ组成。关阀：液压缸Ⅱ动作，密封副脱开，然后液压缸Ⅰ动作，扇形阀板由开到关，关到位后，液压缸Ⅱ再反方向动作，密封副夹紧，关阀结束。开阀则反之。
中联泵车、车载泵及拖泵液压系统都有一个共同的液压元件，这就是液动换向阀。三一设备上也有，只是叫法不一样，三一一般称作主四通和摆四通，而中联一般称作大液动，小液动。主四通（大液动）就是控制主油缸液压油路，摆四通（小液动）就是控制分配系统液压油路，从而实现S管与活塞按相应的功能匹配动作。中联分配系统采用外控外泄的控制思路。(内控就是由阀本身的进油来控制完成相应动作,外控就是由外部控制油去控制完成相应动作!如电液换向阀内控就是由P口的油进入电磁导阀之后再去推动阀芯换向,外控就是外部控制油从X口进入通过电磁先导阀之后去推动阀芯换向!

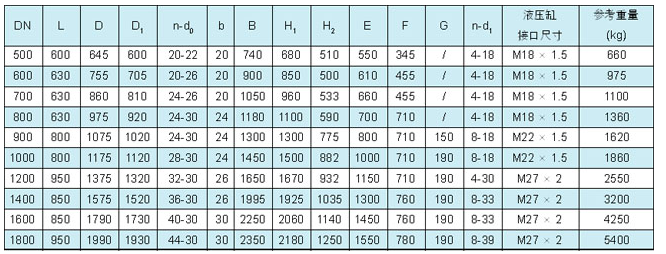

三、主要外形及连接尺寸
注：Ⅰ.气缸气源压力为0.4～0.6MPa配套液压站供油量须可调，以控制阀门启闭速度；Ⅱ.根据用户需要，本阀可配套带液压站（接近开关）、电控制箱等，但须在合同中注明。

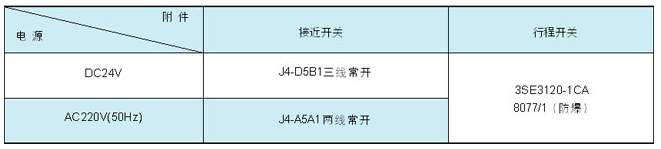

四、附件参数（订货时，请在合同中详细注明）
